会员动态

浙江大学高超教授团队受树木分级结构启发，提出多尺度融合纺丝策略，使多根氧化石墨烯凝胶细丝在拉伸中融合、取向、致密化，制备出直径20–200 μm的石墨烯纤维。该纤维拉伸强度达3.0 GPa，抗弯刚度达1.6×10⁶ N·μm²，热导率1390 W·m⁻¹·K⁻¹，电导率1.2×10⁶ S·m⁻¹，并在4–2000 K、pH 0–14及7级大风等极端环境中保持稳定，可用于仿生飞行器翅脉与机器人足爪，实现抓取-检测一体化。

▶▶Science Advances发表浙江大学高超教授团队成果——仿生高强高刚融合纺石墨烯纤维用于极端环境机器学

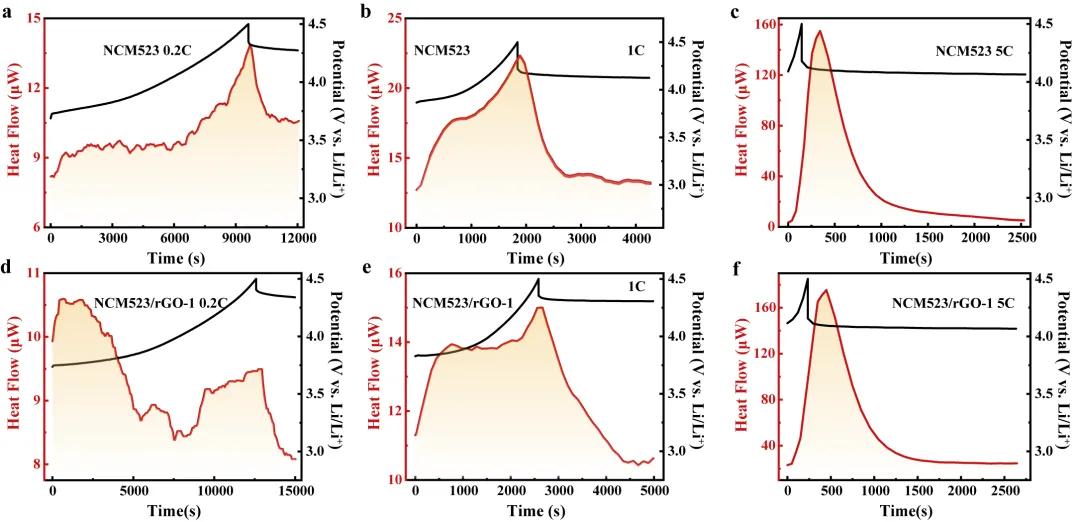

上海交大郭守武团队用单层rGO包覆NCM523正极，rGO-1样品在0.2–5C下比容量提升16.7%–35.0%，产热降低20.9%–50.8%。机理为化学限域抑制晶格氧释放、界面屏障减少副反应、亲锂位点加速Li⁺扩散。该策略实现能量密度与热安全协同提升，为高比能锂电池正极设计提供新思路。

▶▶上海交通大学CEJ：石墨烯限域 NCM523 正极助力比容量提升 16.7%–35.0%/产热降低 20.9%–50.8%！

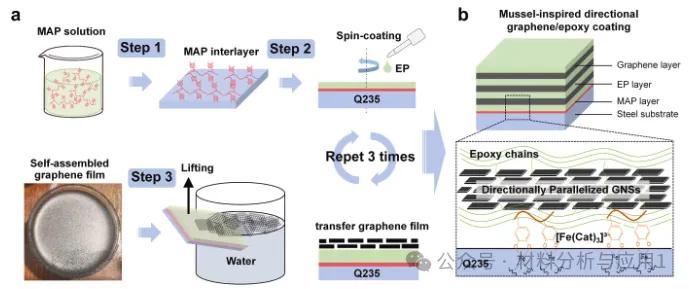

上海交大沈彬团队受珍珠层与贻贝黏附蛋白启发，制备了定向石墨烯/环氧复合涂层（M-DGE）。该涂层通过层层堆叠水平取向石墨烯并引入MAP界面层，将石墨烯层间距压缩至10 nm以下。经220天盐雾浸泡，阻抗仍保持约10¹⁰ Ω·cm²，较纯环氧提升4–5个数量级；划伤后24小时内原位形成钝化膜，界面电阻提升2–3个数量级，并抑制石墨烯促腐蚀效应，为海洋装备长效智能防腐提供了新策略。

▶▶上海交通大学《Carbon》：贻贝启发定向石墨烯/环氧涂层，实现耐久界面自修复防腐

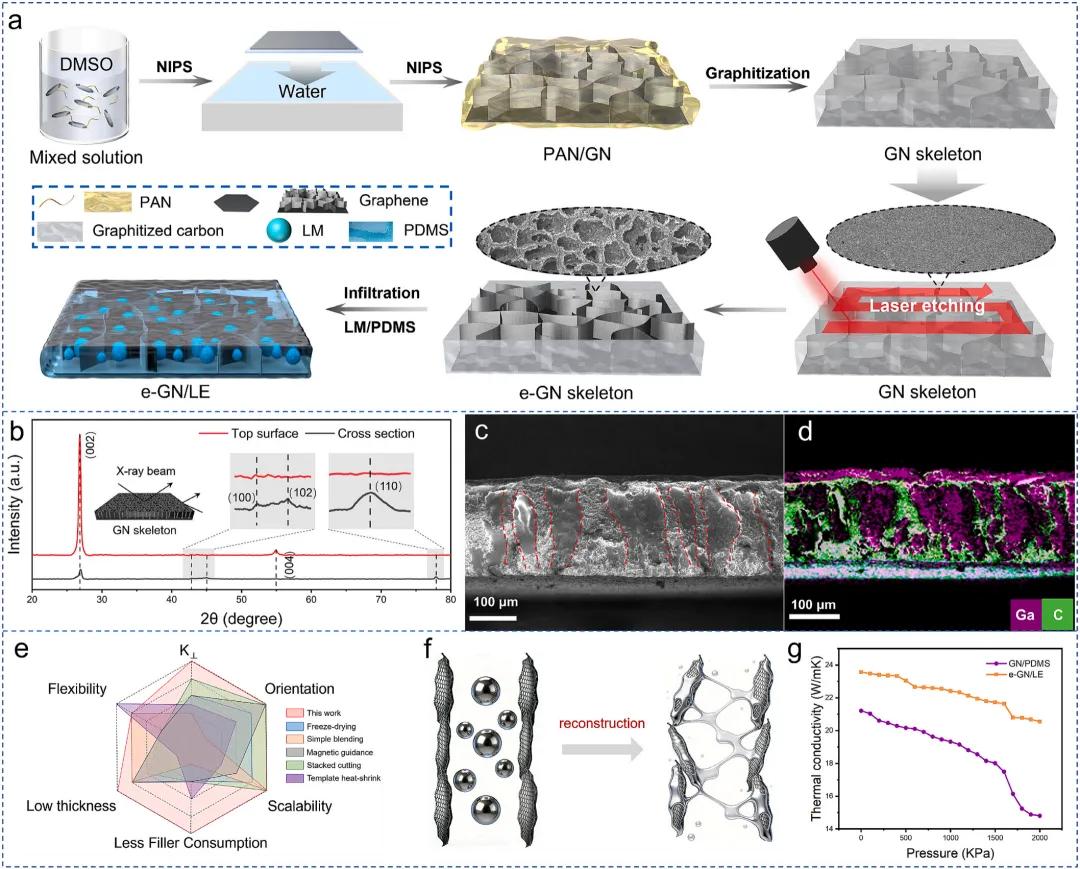

复旦大学团队将含液态金属的硅橡胶浸渍到石墨烯骨架中，制备出可重构热通路的复合导热垫（e-GN/LE）。仅5 wt%石墨烯填料时，面外导热系数达23.58 W·m⁻¹·K⁻¹，接触热阻低至10.7 K·mm²·W⁻¹。受压时液态金属液滴融合，动态修复断裂热通路，1500 kPa下仍保留92%初始导热率。CPU满载实测较商用导热垫降温13 ℃，且克服相变垫泵出与不可逆形变短板，为高可靠热管理提供新方案。

▶▶复旦：液态金属/垂直石墨烯复合导热垫，k⊥高达23.58W/mk，接触热阻低至10.7 K·mm²·W⁻¹

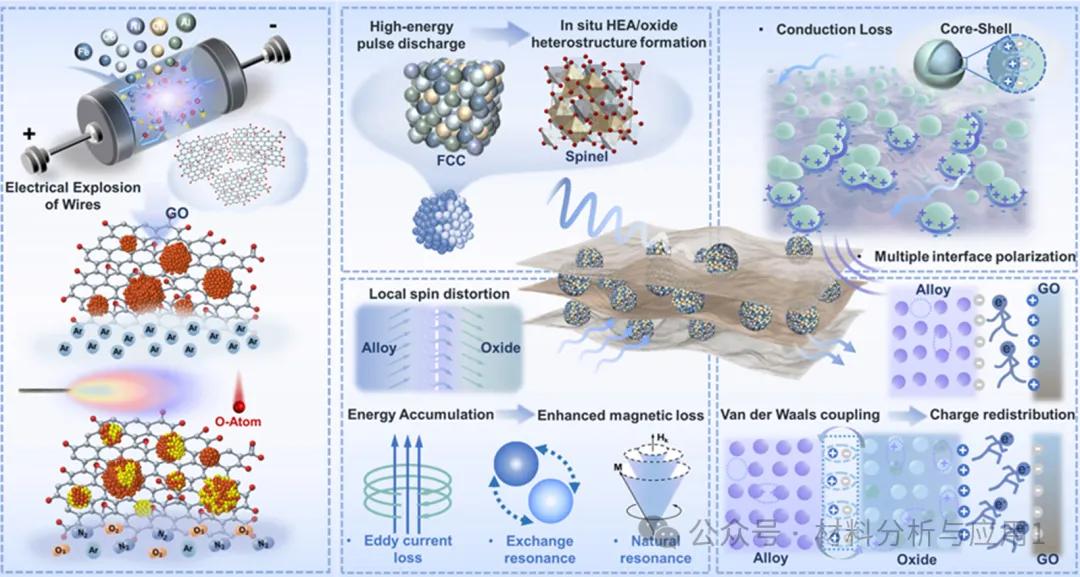

西安交大吴坚团队提出气氛调控电爆策略，以GO为二维平台，在氩气或空气中通过多组分金属导线微秒级电爆，原位构筑高熵合金/金属氧化物异质结构改性GO。磁-介电异质界面协同优化阻抗匹配与损耗机制，Air-35 kV样品在1.7 mm厚度下有效吸收带宽达5.92 GHz，结合超材料设计后拓展至13.82 GHz，覆盖实测范围86.38%，为碳基电磁波吸收材料提供了新路径。

▶▶西安交通大学《Carbon》：通过大气调控电爆实现的微秒级原位氧化-高熵异质结构改性氧化石墨烯，用于高效电磁波吸收

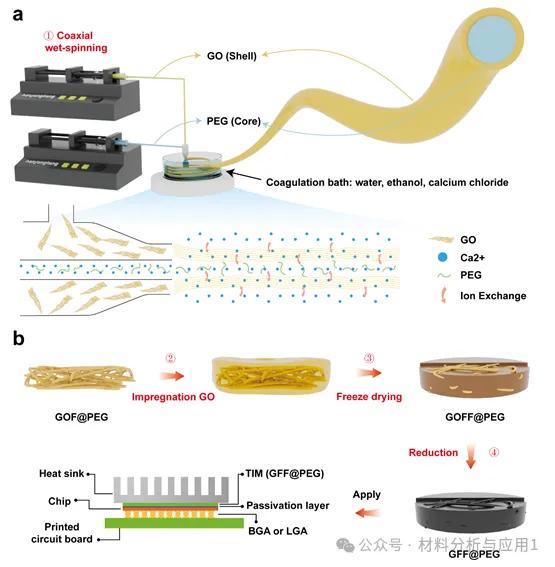

西北工业大学李铁虎、党阿磊团队提出“由内而外”核壳结构策略，通过同轴湿法纺丝将PEG芯封装于GO壳内，经真空浸渍与化学还原构筑GFF@PEG相变石墨烯纤维框架。该结构打破热导率与潜热的权衡，同时实现77.67 W·m⁻¹·K⁻¹热导率和约90 J·g⁻¹潜热，600次热循环泄漏趋近于零，芯片冷却降温60.7 °C，为高功率电子器件提供双模式热管理方案。

▶▶西北工业大学《ACS AMI》：打破热导率与潜热权衡！核壳相变石墨烯纤维框架，用于先进热管理

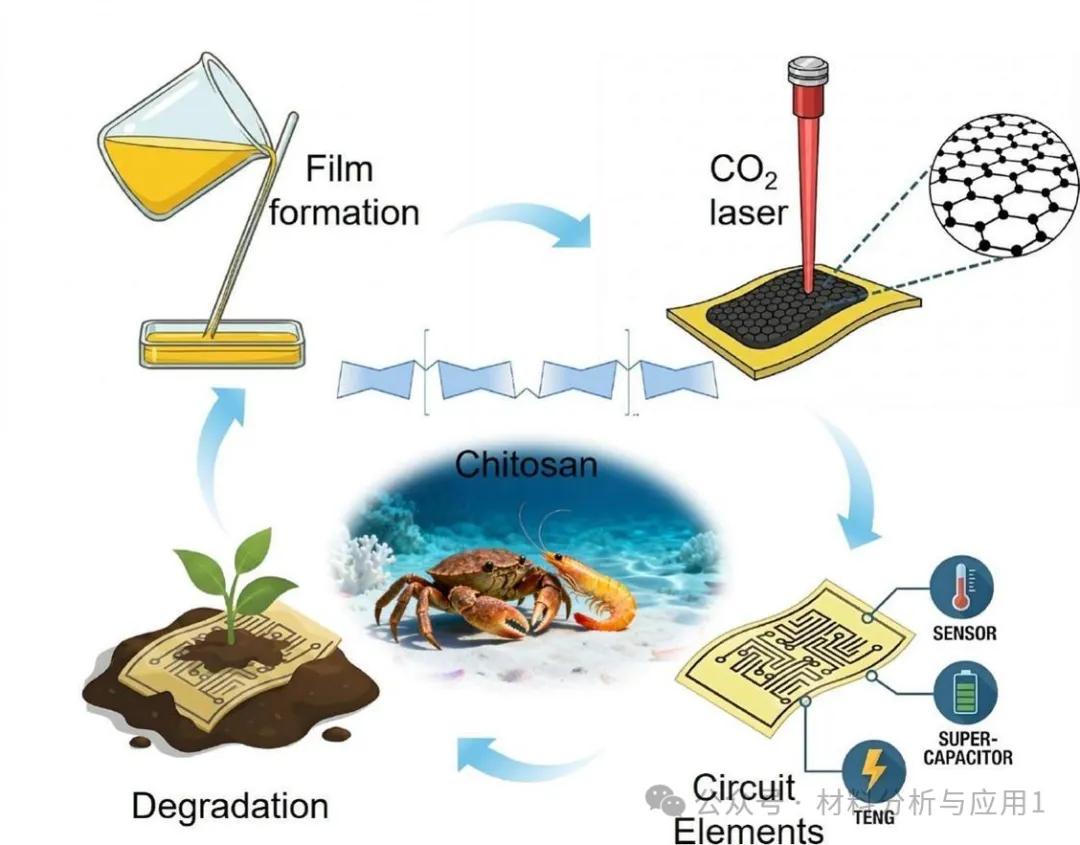

青岛大学逄尧堃团队以磷酸三甲酯为阻燃剂、甘油为增塑剂改性壳聚糖，经一步CO₂激光直写制备出CTM-LIG柔性石墨烯薄膜。TMP显著提高残碳率，为石墨烯化提供充足碳源，薄膜方阻低至23.7 Ω/sq。基于该薄膜的温度传感器响应仅460 ms，超级电容器5000次循环容量保持99.1%，摩擦纳米发电机峰值功率密度277 mW/m²，且可在土壤中降解，为可持续瞬态电子提供一站式激光制造新思路。

▶▶青岛大学《CEJ》：阻燃改性壳聚糖一步激光直写石墨烯，用于可降解柔性电子

9月4日，宁波尚烯科技在北京798艺术区发布“2027石墨烯时尚科技流行趋势”，作为2026中国国际时装周（秋季）重点活动。秀演由中国十佳时装设计师金佳祺打造，以“涟漪、潮汐、沉淀、澎湃”四大篇章对应春夏秋冬，将石墨烯融入针织、梭织及混纺面料，赋予抑菌、抗紫外线、吸湿速干、远红外、抗静电等功能，兼顾科技性、季节需求与日常实穿性，展现石墨烯时尚科技的未来路径。

▶▶尚烯｜2027石墨烯时尚科技流行趋势发布——科技时尚的四时之美
