会员动态

借助石墨烯纳米涂层的特殊结构特性，能够有效阻隔水汽、盐雾、杂质及各类腐蚀性介质的侵蚀，大幅提升设备抗腐蚀、抗老化、抗冲刷性能，完美适配市政井下、户外潮湿、化工园区、沿海高盐等严苛用水环境。

在计量性能上，正泰蓝鲸系列延续了超声波水表的硬核实力。

全新材质流道实现性能对标不锈钢材质，精准计量不打折。依托成熟的多通道超声波计量技术与自适应算法，保障全工况下计量稳定精准，长期运行依旧数据精准、状态稳定。

同时，产品完美继承全系经典优势，工商业用水精细化管理能力拉满。

▶▶正泰仪表｜蓝鲸系列工商用超声波水表，石墨烯涂层壳体，防护性能再升级

国家知识产权局信息显示，广东墨睿科技有限公司申请一项名为“原子级纳米孔石墨烯的制备方法及得到的石墨烯和应用”的专利，公开号CN122561920A，申请日期为2026年6月。

专利摘要显示，本发明涉及石墨烯材料技术领域，特别涉及一种原子级纳米孔石墨烯的制备方法及得到的石墨烯和应用。一种原子级纳米孔石墨烯的制备方法，包括以下步骤：S1：将石墨烯基材置于臭氧气氛中进行氧化处理，得到带有氧簇的石墨烯中间体；S2：对所述带有氧簇的石墨烯中间体在室温下进行紫外光辐照，形成原子级纳米孔石墨烯；经本申请提供的原子级纳米孔石墨烯的制备方法，通过使用选择性光热气化制备纳米孔，保证制备得到的石墨烯的孔径具有原子级精度。从根源上打破了传统方法中孔径与孔密度相互制约的技术瓶颈。

▶▶墨睿科技申请原子级纳米孔石墨烯制备方法专利，保证制备得到的石墨烯的孔径具有原子级精度

现有技术的石墨烯膜结构精密性较差，本征结构与力学性能一旦成型后难以大幅度调节。本发明提供一种可重构的氧化石墨烯球融膜，由若干氧化石墨烯球体积协同收缩后，互融组装而成。所述氧化石墨烯球包括核体和壳体，所述壳体包裹所述核体。所述球融膜在极性溶剂中能够拆卸成若干所述氧化石墨烯球。组装-拆卸的重构次数高达20次，实现球融膜拓扑的任意相互转换，包括动物形、房子形、潜水艇形、树木形等。球融膜的断裂伸长率在1.5%到4%之间可调。利用氧化石墨烯球的可逆收缩-胀大性，实现了多颗球互融组装成精细结构的宏观膜，以及宏观膜的可逆拆卸与球基元的绿色回收。

▶▶浙江大学、杭州高烯科技有限公司取得一项名为“一种可重构的氧化石墨烯球融膜及其制备方法”的专利

本发明涉及一种高分散性防团聚石墨烯及其制备方法，属于碳材料技术领域。所述方法包括步骤：将石墨粉体与溶剂混合，经过液相剥离、过滤得到石墨烯滤渣；采用超临界二氧化碳处理石墨烯滤渣，处理过程中反应釜出口持续放气，放气的流量为0.01~10 L/min，反应釜内压力波动不超过1 MPa，然后快速释放压力，得到石墨烯粉体。本发明利用液相剥离和超临界二氧化碳剥离石墨烯，在超临界二氧化碳处理过程中使反应釜持续放气，减少了石墨烯颗粒之间的粘连和二次团聚，所制石墨烯片层薄、不粘连团聚、分散性好。

▶▶江苏华永烯科技有限公司申请一项名为“一种高分散性防团聚石墨烯及其制备方法”的专利

传统金属丝发热护具遇水易短路漏电，无法水洗。石墨烯发热护具依托多重防护实现可水洗、可机洗。发热碳膜本身耐水抗腐蚀，核心依靠 TPU/PU 高分子膜无缝热压封装，无针脚胶水，隔绝水汽；面状导电容错性高，搭配 USB-5V 安全低压，控制器清洗前需拆卸。优质产品防水可达 IPX4-IPX6，实验经 50 次机洗仍可正常发热。清洗需摘除电源，套洗衣袋用 30℃以下冷水、中性洗涤剂，阴干处理，禁止拧绞、烘干，未干透切勿通电。

▶▶为什么石墨烯发热护具能直接水洗？防水结构大揭秘

促进眼周血液循环，缓解长时间用眼（电脑、手机）导致的酸胀、干涩。温热的敷贴有助于减少眼周淤血和水分滞留，对熬夜或疲劳引起的黑眼圈、浮肿有一定改善作用。热量可促进睑板腺油脂分泌，辅助改善部分干眼症状。石墨烯发热均匀，可恒温控制，避免传统蒸汽眼罩温度过高的风险。

▶▶石墨烯发热眼罩

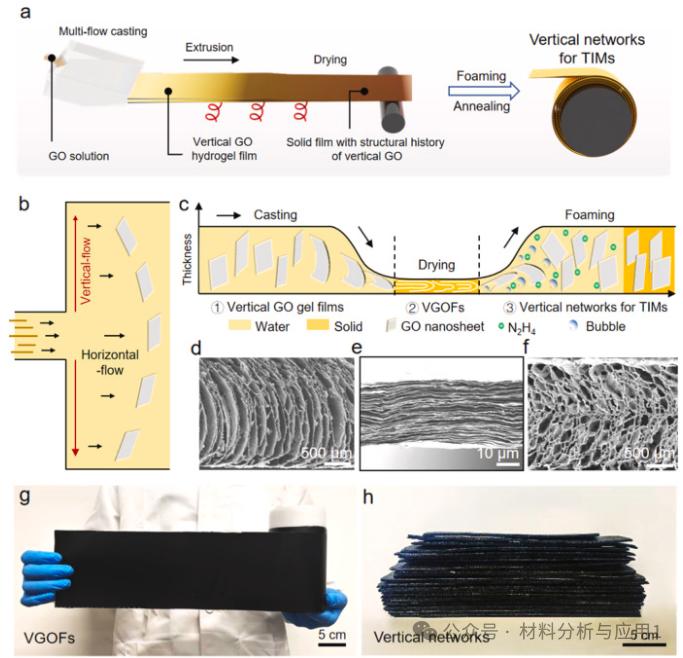

随着人工智能和新能源汽车产业的快速发展，大功率器件对高效散热提出更高要求，尤其是沿厚度方向（面外）的高热流密度输运成为关键瓶颈。石墨烯面内热导率极高，但层间弱范德华力使其面外热导率远低于面内，严重制约其作为热界面材料（TIM）的性能。如何构建连续、垂直取向的导热通路，成为提升石墨烯基 TIM 面外热导率的核心难题之一。本文，浙江大学高超课题组 在《Carbon》发表题为 “Highly through-plane thermally conductive graphene materials via multi-flow casting” 的论文，研究通过多流浇铸法在氧化石墨烯薄膜中构建了垂直且致密的导热通道，该方法可将石墨烯片层在垂直于平面方向上连续对齐。

利用室温发泡工艺，致密的薄膜转变为垂直取向的石墨烯网络。经过聚合物浸渍后，这些网络作为连续的垂直导热通道，从而实现了高性能热界面材料的制备。该材料在50 psi压力下展现出108.2 W m⁻¹ K⁻¹的平面内热导率以及0.18 K cm² W⁻¹的低热阻。多流浇铸策略在制备热管理材料方面具有广阔的应用前景，彰显了可设计导热路径所具备的根本优势。

▶▶浙大高超课题组《Carbon》：通过多流浇铸制备高面外导热石墨烯材料，用于先进的电子和能源热管理
